패스너 용어는 종종 제조 부문 전반에 걸쳐 엄청난 혼란을 야기합니다. 많은 전문가들은 심각한 엔지니어링 결과를 인식하지 못한 채 일반 이름을 아무렇지도 않게 사용합니다. 조달 도면이나 엔지니어링 도면에서 육각 볼트를 잘못 식별한다고 해서 주문이 지연되는 것은 아닙니다. 이는 공차 불일치, 접합 무결성 손상, 심각한 조립 라인 병목 현상을 직접적으로 초래합니다. '육각형 볼트'라는 용어는 넓은 우산 역할을 합니다. 이는 표준 볼트, 캡 나사 및 통합 변형 간의 중요한 엔지니어링 차이점을 가립니다. 올바른 패스너를 선택하려면 기본 명명법을 넘어서야 합니다. 우리는 부하 분산을 신중하게 분석하고 ASME 또는 DIN과 같은 정밀한 제조 표준을 준수해야 합니다. 이 가이드에서는 이러한 카테고리를 정확하게 구별하는 방법을 배웁니다. 우리는 다음과 같은 업그레이드를 구체적으로 평가할 것입니다. 플랜지 육각 볼트 . 이러한 지식을 통해 프로젝트에 필요한 정확한 하드웨어를 지정할 수 있습니다.
일반 용어 '육각형 볼트'는 일반적으로 기계 볼트 (공차가 느슨함) 또는 육각 캡 나사 (공차가 더 엄격하고 모서리가 모따기됨)를 나타냅니다.
플랜지 육각 볼트를 사용 하면 별도의 와셔가 필요하지 않아 조달 복잡성과 조립 시간이 줄어듭니다.
올바른 패스너를 선택하려면 특정 적용 응력(진동, 전단, 장력)을 정확한 제조 표준(예: DIN 6921 대 ASME B18.2.1)에 매핑해야 합니다.
통합 플랜지 설계를 표준화하면 단위당 가격이 높음에도 불구하고 총 설치 비용을 낮출 수 있습니다.
업계 전문가들은 '육각 볼트'와 '육각 캡 나사'를 같은 의미로 사용하는 경우가 많습니다. 이러한 언어 습관은 심각한 문제를 야기합니다. 엔지니어는 특정 베어링 표면을 예상하여 조인트를 설계합니다. 공급업체는 일반 구매 주문에 따라 더 느슨한 허용 범위의 대안을 배송할 수 있습니다. 그러면 구매자는 막대한 조달 위험에 직면하게 됩니다. 고정밀 캡 나사가 필요한 곳에 표준 볼트를 사용하면 고가의 장비가 망가질 수 있습니다. 우리는 이 두 가지 범주 사이에 엄격한 선을 긋어야 합니다.

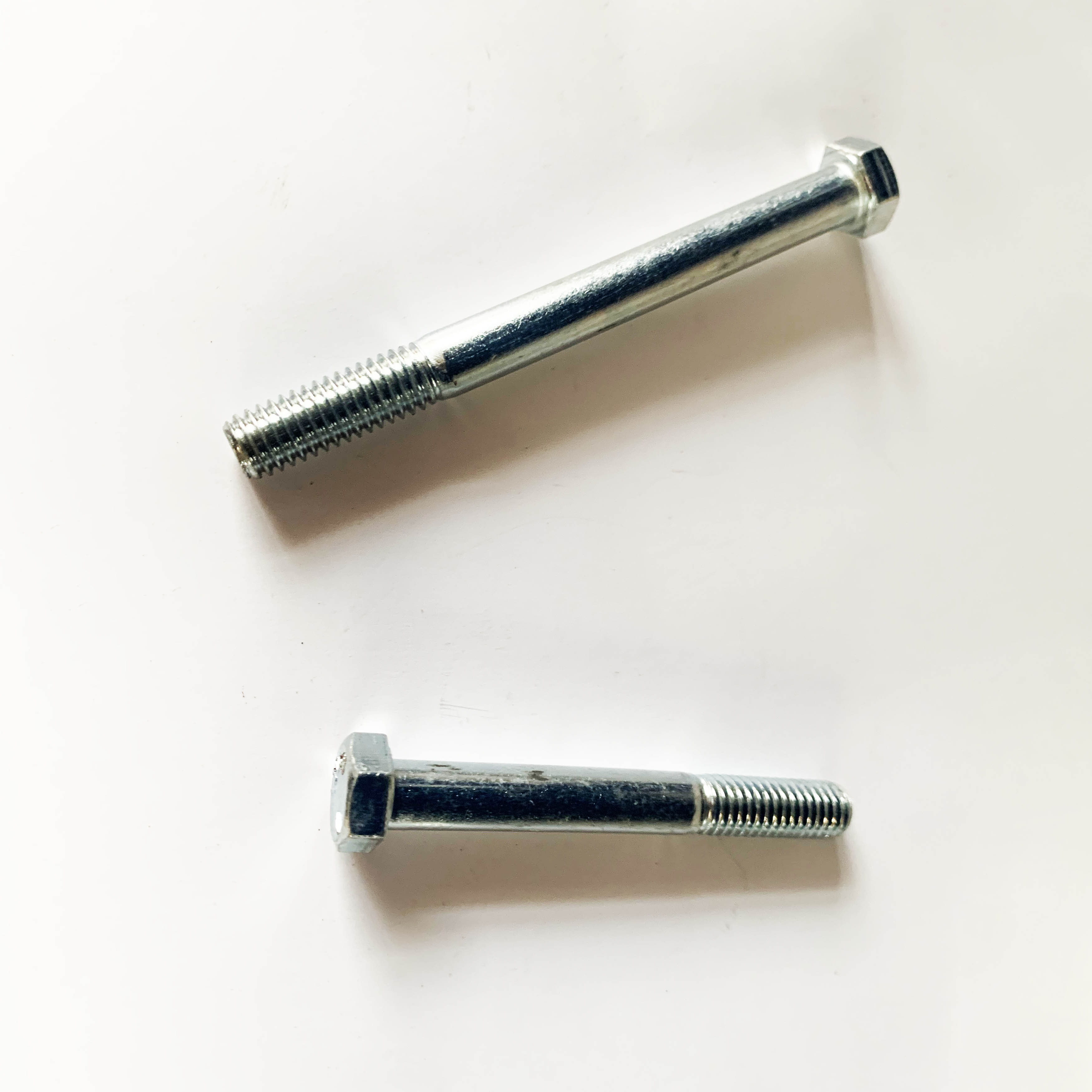

머신 볼트라고도 불리는 표준 육각 볼트는 체결 기준을 나타냅니다. 제조업체는 허용 오차를 완화하여 생산합니다. 그들은 미세한 정밀도보다 원시 유지력을 우선시합니다. 일반적으로 완전히 납작한 머리가 특징이라는 것을 알 수 있습니다. 모따기된 상단 가장자리가 부족합니다. 더 중요한 것은 헤드 아래에 가공된 와셔 페이스가 없다는 것입니다.
이러한 기본 디자인으로 인해 특정 시나리오에 적합합니다. 우리는 이를 저정밀 구조 응용 분야에 사용합니다. 목재 건축이나 기본 강철 프레임에 완벽하게 작동합니다. 이러한 환경에서는 정확한 정렬이 중요하지 않습니다. 정밀 가공 비용을 추가하지 않고도 강력한 클램핑력을 제공합니다.
육각 캡 나사는 더 높은 엔지니어링 계층에 속합니다. 공장에서는 고정밀 ASME 또는 ISO 사양에 따라 제품을 제조합니다. 이들의 물리적 특성은 이러한 정밀도를 반영합니다. 뚜렷하게 모따기된 상단 가장자리가 특징입니다. 헤드 아래에는 정밀 가공된 와셔 페이스가 있습니다. 이 중요한 추가 기능은 완벽하게 평평하고 매끄러운 베어링 표면을 제공합니다.
이 우수한 베어링 표면은 조이는 동안 마찰을 줄여줍니다. 이는 매우 정확한 토크-장력 관계를 보장합니다. 우리는 까다로운 환경을 위해 육각 캡 나사를 사용합니다. 이는 OEM 제조, 중장비 및 고응력 조인트의 표준으로 남아 있습니다. 예측 가능한 조임력이 필요한 경우 캡 나사를 선택하십시오.
디자인 특징 |
표준 기계 볼트 |
육각 캡 나사 |
|---|---|---|
제조 공차 |
느슨함/용서함 |
고정밀(ASME/ISO) |
헤드 탑 프로필 |
평평한 |
모따기(베벨 모서리) |
머리 밑 표면 |
거친 / 가공되지 않은 |
가공된 와셔 페이스 |
기본 애플리케이션 |
기본 구조, 목재, 토목 골조 |
OEM 부품, 엔진, 자동화 기계 |
제조 속도가 증가함에 따라 엔지니어는 더 나은 하드웨어 솔루션을 찾고 있습니다. 대용량 및 고진동 애플리케이션은 기존 패스너 조합의 한계를 드러냅니다. 다음을 입력하세요. 플랜지 육각 볼트 . 이 구성 요소는 기계적 체결의 다음 진화 단계를 나타냅니다. 고정밀 나사형 생크와 내장형 플레어 헤드가 결합되어 있습니다.
이 디자인의 성공은 물리적인 기하학적 구조에 있습니다. 우리는 그 기능을 실질적인 생산 결과에 직접 매핑할 수 있습니다.
통합 플랜지: 내장 플랜지는 제거할 수 없는 와셔 역할을 합니다. 베어링 면적이 대폭 증가합니다. 이 넓은 영역은 클램핑 하중을 훨씬 더 넓은 표면에 분산시킵니다. 결과적으로 볼트 헤드가 주조 알루미늄이나 구리와 같은 부드러운 결합 재료를 짓밟거나 손상시키는 것을 방지합니다.
톱니 모양 대 톱니 모양: 제조업체는 두 가지 스타일의 플랜지를 제공합니다. 톱니 모양의 플랜지가 결합 금속에 물립니다. 이는 진동에 대한 엄청난 저항력을 생성합니다. 톱니 모양이 아닌 변형은 아래 표면에 점수를 매기지 않고 하중 분산을 제공합니다.
와셔 제거: 기존 설정에는 별도의 평와셔가 필요합니다. 통합 플랜지는 BOM(Bill of Materials)에서 이러한 느슨한 구성요소를 제거합니다. 이는 공장 현장의 조립 속도를 가속화합니다. 또한 어려운 막힌 구멍 설치 중에 와셔를 떨어뜨리거나 분실하거나 잊어버릴 위험을 완전히 완화합니다.
회의론자들은 종종 단위 가격을 지적합니다. 그것은 사실이다. 에이 플랜지 육각 볼트는 표준 육각 볼트보다 단위당 비용이 약간 더 비쌉니다. 그러나 숙련된 조달 팀은 원자재 가격을 고려하지 않습니다. 진정한 투자 수익은 조립 라인에서 분명해집니다. 작업자가 처리하는 부품 수가 적기 때문에 엄격한 인건비 절감 효과를 얻을 수 있습니다. 두 개의 부품을 하나로 결합하여 재고 SKU를 줄입니다. 가장 중요한 것은 진동 환경에서 고장률이 낮다는 것입니다. 초기 하드웨어 투자는 빠르게 성과를 거두게 됩니다.
신뢰할 수 있는 패스너를 선택하려면 엔지니어링 매개변수에 엄격한 주의가 필요합니다. 단순히 올바른 크기나 재질을 추측할 수는 없습니다. 치수 표준, 재료 강도 및 표면 처리를 평가해야 합니다. 이러한 중요한 평가 차원을 분석해 보겠습니다.
세계는 크게 미터법과 영국식 스레드 시스템으로 나뉩니다. 이러한 표준을 탐색하면 치명적인 조립 실패를 예방할 수 있습니다. 미터법 구성 요소의 경우 ISO 4014 또는 ISO 4017과 같은 DIN 및 ISO 표준을 사용합니다. 영국식 하드웨어의 경우 ASME 및 ANSI 지침을 참조합니다.
이를 혼합하면 심각한 위험이 발생합니다. 약간의 스레드 피치 불일치가 처음에는 괜찮아 보일 수 있습니다. 그러나 일치하지 않는 스레드를 강제로 결합하는 것은 설치 중 치명적인 마모를 일으키는 가장 큰 원인입니다. 실은 서로 달라붙고 융합되며 결국에는 완전히 떨어져 나가게 됩니다. 도면에 정확한 스레드 표준이 명시적으로 명시되어 있는지 확인해야 합니다.
패스너 강도는 전체 관절의 안전을 결정합니다. 우리는 특정 등급 시스템을 사용하여 강도를 분류합니다. 미터법 속성 클래스는 8.8, 10.9, 12.9와 같은 숫자를 사용합니다. 이 숫자는 특정 인장 및 항복 강도 요구 사항에 직접적으로 매핑됩니다. 임페리얼 시스템은 등급, 가장 일반적으로 등급 5 및 등급 8을 사용합니다.
체계 |
중간 강도 |
고강도 |
초고강도 |
|---|---|---|---|
미터법 클래스 |
클래스 8.8 |
클래스 10.9 |
클래스 12.9 |
임페리얼 등급 |
5학년 |
8학년 |
합금강(특정) |
엔지니어들은 여기서 공통적인 결정 매트릭스에 직면하게 됩니다. 많은 사람들이 더 높은 등급이 보편적으로 더 낫다고 잘못 가정합니다. 이것은 위험한 오해이다. 고강도 패스너는 훨씬 더 단단합니다. 이 경도로 인해 부서지기 쉽습니다. 높은 전단 응력 환경에서 취약성이 높은 패스너를 과도하게 지정하면 갑작스러운 스냅이 발생할 수 있습니다. 약간 더 부드럽고 연성이 있는 볼트는 치명적인 파손 대신 안전하게 구부러질 수 있습니다.
노출된 강철 볼트는 빠르게 녹슬게 됩니다. 환경 노출에 따라 표면 처리를 지정해야 합니다. 일반적인 선택에는 아연 도금, 용융 아연 도금(HDG) 또는 고급 PTFE 코팅이 포함됩니다. 미적인 선택보다는 규정 준수를 중심으로 이러한 결정을 내려야 합니다.
예를 들어, 현대 전자 제품 및 자동차 애플리케이션은 RoHS 및 REACH 지침을 엄격하게 준수해야 합니다. 이는 독성이 있는 6가 크롬 코팅을 피하는 것을 의미합니다. 대신에 규정을 준수하는 3가 아연 도금을 지정합니다. 용융 아연 도금은 해양 환경에 이상적인 두꺼운 아연 층을 추가하지만 나사산 두께를 크게 변경합니다. 스레드 공차에서 이 코팅 두께를 고려해야 합니다.
아무리 좋은 하드웨어라도 잘못 설치하면 실패합니다. 조립 라인의 현실은 이론적 엔지니어링 모델과 모순되는 경우가 많습니다. 구조적 무결성을 유지하려면 토크 변수, 마찰 위험 및 재사용 제한을 해결해야 합니다.
토크는 회전력의 척도입니다. 장력은 조인트를 함께 고정하는 실제 조임력입니다. 엔지니어는 올바른 장력을 얻기 위해 토크 차트를 사용합니다. 그러나 수정된 하드웨어에 대한 표준 토크 차트를 활용하면 큰 위험이 발생합니다.
표준 차트는 편평하고 부드러운 머리 밑 표면을 가정합니다. 톱니 모양을 사용하는 경우 플랜지 육각 볼트 , 마찰 역학이 완전히 변경됩니다. 톱니 모양이 금속을 파고 듭니다. 이러한 공격적인 물기는 마찰을 크게 증가시킵니다. 톱니 모양 플랜지에 표준 토크를 적용하면 회전력의 대부분이 볼트를 늘리는 대신 마찰과 싸웁니다. 당신은 느슨한 관절로 끝날 것입니다. 올바른 클램핑 장력을 얻으려면 수정된 K 계수를 계산해야 합니다.
Galling은 중공업에 있어서 엄청난 골칫거리입니다. 이는 스테인리스강 육각 볼트, 특히 304 및 316 등급에서 가장 자주 발생합니다. 스테인레스 스틸에 토크를 가하면 보호 산화물 층이 벗겨집니다. 원료 금속은 극심한 압력에 닿아 강렬한 마찰열을 생성합니다. 그들은 냉간 용접이라는 과정을 거칩니다. 스레드는 말 그대로 서로 융합됩니다.
한번 갤링이 시작되면 되돌릴 수 없습니다. 볼트가 샤프트 중간에서 동결됩니다. 그것을 잘라야 할 것입니다. 우리는 고착 방지 윤활제를 의무화함으로써 이러한 현실을 해결합니다. 특수 고착 방지 페이스트를 도포하면 토크 공정 중 냉간 용접이 방지됩니다. 원활한 결합과 향후 분해를 보장합니다.
유지 관리 팀은 제거된 볼트를 재사용을 위해 쓰레기통에 버리는 경우가 많습니다. 이 관행은 엄청난 위험을 초래합니다. 고장력 패스너는 중요한 응용 분야에서 거의 재사용되어서는 안 됩니다. 클래스 10.9 또는 8등급 볼트를 적절한 사양에 맞게 토크로 조이면 볼트가 늘어나게 됩니다. 내력을 초과하여 볼트를 항복시키면 영구적으로 변형됩니다.
늘어난 볼트를 재사용하면 실패가 보장됩니다. 또한 잠금 톱니 모양은 처음 설치한 후 마모됩니다. 그들은 물기를 잃습니다. 엔지니어링 현실에 따라 중요한 구조 및 가압 조인트에 항상 새로운 하드웨어를 지정하십시오.
모범 사례: 코팅에 따라 마찰 계수가 변경되므로 새 코팅 유형으로 전환할 때 항상 샘플 토크-항복 테스트를 수행하십시오.
모범 사례: 모든 316 스테인리스강 설치에 니켈 기반 고착 방지를 의무화합니다.
흔한 실수: 톱니 모양 재사용 플랜지 육각 볼트를 완전히 토크로 조여 제거한 후.
일반적인 실수: 오일 윤활 패스너를 사용할 때 표준 건식 토크 차트에 의존합니다.
공장의 모든 고유 부품 번호를 추적하고, 저장하고, 관리하는 데 비용이 듭니다. 스마트 엔지니어링 팀은 하드웨어 표준화를 적극적으로 모색합니다. 통합 설계로의 전환은 통합을 위한 훌륭한 기회를 제공합니다.
현재 패스너 사용을 감사해야 합니다. 조립 라인을 따라 걸으며 기계 도면을 검토해 보세요. 작업자가 '육각 캡 나사 + 평와셔 + 잠금 와셔' 조합을 반복적으로 사용하는 영역을 찾으십시오. 이러한 경우 대부분의 경우 단일 플랜지 육각 볼트 . 이러한 전환은 일반적으로 재정적으로 절대적으로 의미가 있습니다. 부품 수를 대폭 줄이고 전반적으로 조립 시간을 단축합니다.
중요한 부품을 표준화한다는 것은 공급업체를 깊이 신뢰해야 함을 의미합니다. 가격에만 근거하여 결정을 내리지 마십시오. 엄격하고 타협할 수 없는 기준을 사용하여 공급업체를 평가하세요.
재료 추적성(MTR) 요구: 공급업체는 재료 테스트 보고서를 제공해야 합니다. 이 문서는 철강 배치의 정확한 화학적 구성과 물리적 테스트 결과를 입증합니다. 문서화되지 않은 강철은 절대로 받아들이지 마십시오.
치수 표준 확인: 'ISO 4014와 동일'과 같은 모호한 표현을 사용하는 공급업체를 거부합니다. 특정 치수 표준에 대한 엄격하고 문서화된 준수를 요구합니다.
코팅 일관성 평가: 코팅 두께가 일정하지 않으면 나사 결합이 손상됩니다. 공급업체가 수백만 개의 장치에 정확하고 균일한 도금을 공급할 수 있는 기술적 능력을 갖추고 있는지 확인하십시오.
하룻밤 사이에 대규모 BOM 변경을 구현하지 마십시오. 파일럿 조립 시간 연구를 실행하는 것이 좋습니다. 하나의 하위 조립 라인을 선택합니다. 새로운 통합 하드웨어를 소개합니다. 조립 속도의 향상을 측정합니다. 동시에 실험실 환경에서 새 관절에 대한 스트레스 테스트를 수행합니다. 기계적 무결성과 효율성 향상을 모두 검증하고 나면 전체 생산 현장에 자신 있게 변경 사항을 적용할 수 있습니다.
우리는 '육각형 볼트'라는 용어가 단지 출발점일 뿐이라는 점을 인식해야 합니다. 이는 완전한 기술 사양이 아닙니다. 패스너 산업에는 공차, 베어링 표면 및 재료 항복 강도가 크게 다릅니다. 일반적인 용어에서 10.9등급 아연 도금과 같은 매우 구체적인 설명으로 이동 플랜지 육각 볼트는 공급망을 보호하고 제품을 보호하는 유일한 방법입니다.
정밀도가 중요합니다. 잘 지정된 패스너는 치명적인 오류를 방지하고 공장 작업 흐름을 가속화하며 제품 수명을 향상시킵니다. 우리는 구매자와 기계 엔지니어가 추측을 중단하도록 권장합니다. 전담 패스너 적용 전문가에게 문의하세요. 기술 사양 시트를 철저하게 검토하십시오. 정확한 치수 데이터, 재료 특성 및 마찰 변수를 접합 설계에 직접 일치시키십시오. 장비의 신뢰성은 전적으로 이러한 세부 사항을 올바르게 파악하는 데 달려 있습니다.
A: 주요 차이점은 제조 공차와 베어링 표면과 관련이 있습니다. 육각 캡 나사는 매우 정확합니다. 이 제품은 모따기된 상단과 헤드 아래에 가공된 와셔 면이 특징입니다. 표준 육각 볼트(머신 볼트)는 덜 정확하고 아래쪽이 완전히 편평하며 모따기가 부족합니다. 정밀기계에는 캡스크류를 사용합니다.
답: 그렇습니다. 대부분의 구조적 경우에 동일하거나 우수한 하중 분포를 제공합니다. 느슨한 와셔를 제거하여 조립 속도를 높입니다. 하지만 물리적 여유 한도를 주의 깊게 확인해야 합니다. 통합 플랜지 직경은 표준 육각 머리보다 넓으며 좁은 카운터보어 구멍에 맞지 않을 수 있습니다.
A: 톱니 모양은 결합 재료에 공격적으로 물릴 수 있도록 설계되었습니다. 진동으로 인한 풀림에 강력하게 저항합니다. 그러나 깊은 표면 스코어링이 허용되지 않는 부드러운 재료에는 사용하지 마십시오. 또한 빈번한 유지 관리 및 분해가 필요한 조인트에도 적합하지 않습니다.
A: 머리 표시를 직접 보세요. 방사형 선은 SAE 영국식 등급을 나타냅니다. 예를 들어, 6개의 뚜렷한 선은 8등급 볼트를 나타냅니다. 스탬프가 찍힌 숫자는 미터법 속성 클래스를 나타냅니다. '10.9' 스탬프가 찍힌 볼트는 고강도 미터법 패스너입니다.
