La terminologia relativa ai dispositivi di fissaggio spesso crea un'enorme confusione nel settore manifatturiero. Molti professionisti utilizzano con disinvoltura nomi generici senza rendersi conto delle gravi conseguenze ingegneristiche. L'errata identificazione di un bullone esagonale nei disegni tecnici o di approvvigionamento non si limita a ritardare gli ordini. Porta direttamente a tolleranze non corrispondenti, all’integrità del giunto compromessa e a significativi colli di bottiglia nella catena di montaggio. Il termine 'bullone esagonale' funge da ampio ombrello. Maschera le distinzioni ingegneristiche critiche tra bulloni standard, viti a testa cilindrica e varianti integrate. Per scegliere il dispositivo di fissaggio giusto è necessario superare la nomenclatura di base. Dobbiamo analizzare attentamente la distribuzione del carico e aderire a precisi standard di produzione come ASME o DIN. In questa guida imparerai come differenziare accuratamente queste categorie. Valuteremo nello specifico upgrade come il Bullone esagonale flangiato . Questa conoscenza ti consente di specificare esattamente l'hardware richiesto dal tuo progetto.
Il termine generico 'bullone esagonale' si riferisce tipicamente a un bullone a macchina (tolleranze più larghe) o a una vite a testa esagonale (tolleranze più strette, bordo smussato).
Un bullone esagonale con flangia elimina la necessità di una rondella separata, riducendo la complessità dell'approvvigionamento e i tempi di assemblaggio.
La selezione del dispositivo di fissaggio corretto richiede la mappatura delle sollecitazioni applicative specifiche (vibrazioni, taglio, tensione) secondo precisi standard di produzione (ad esempio, DIN 6921 rispetto a ASME B18.2.1).
La standardizzazione su design a flangia integrata può ridurre i costi totali di installazione nonostante un prezzo unitario più elevato.
I professionisti del settore utilizzano spesso il 'bullone esagonale' e la 'vite a testa esagonale' in modo intercambiabile. Questa abitudine linguistica causa notevoli problemi. Gli ingegneri progettano giunti prevedendo superfici portanti specifiche. I fornitori potrebbero spedire un'alternativa con tolleranza più ampia in base a un ordine di acquisto generico. Gli acquirenti si trovano quindi ad affrontare un enorme rischio di approvvigionamento. L'utilizzo di un bullone standard laddove è richiesta una vite a testa cilindrica ad alta precisione può rovinare apparecchiature costose. Dobbiamo tracciare una linea netta tra queste due categorie distinte.

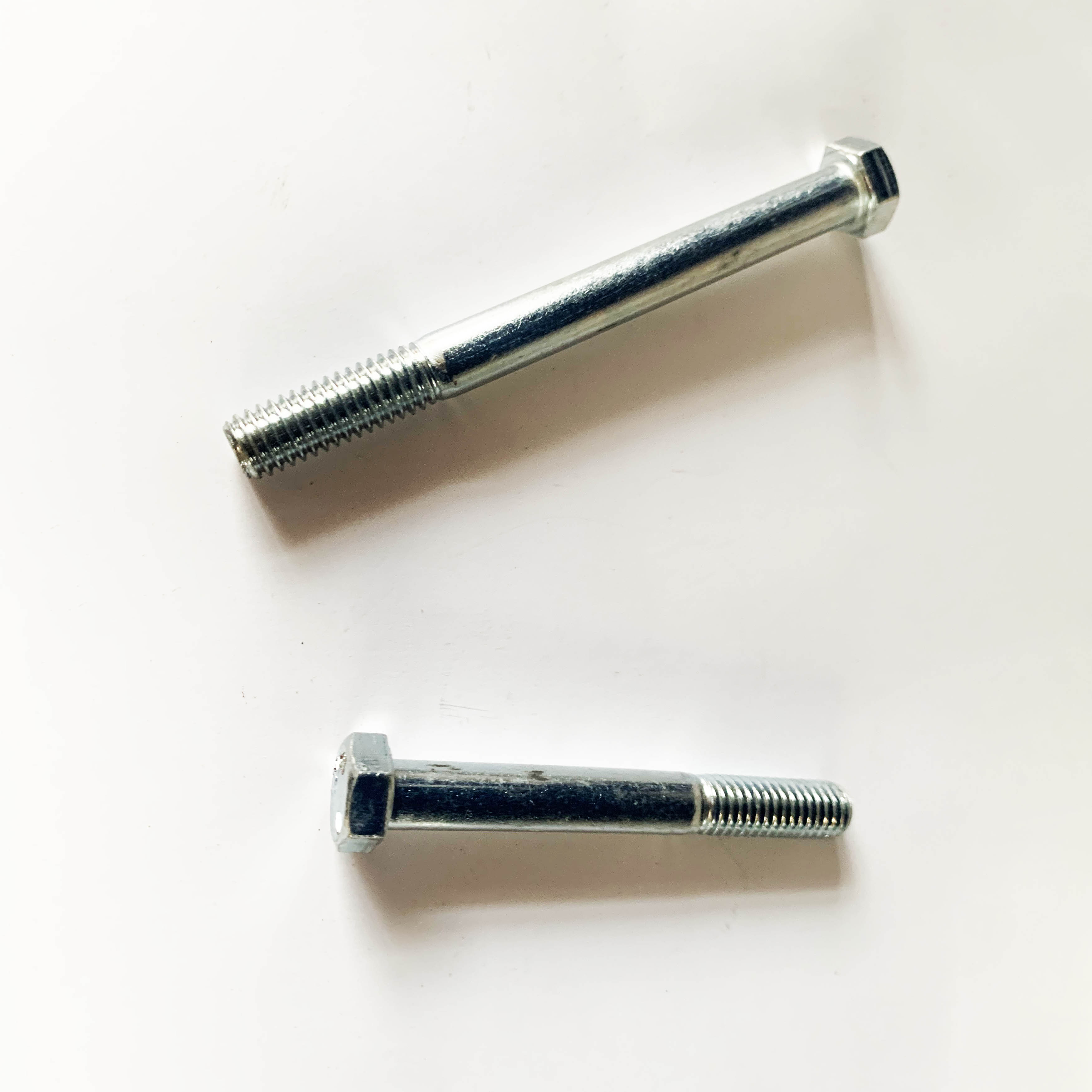

I bulloni esagonali standard, spesso chiamati bulloni a macchina, rappresentano la linea di base del fissaggio. I produttori li producono con tolleranze più ampie. Danno priorità al potere di tenuta grezzo rispetto alla precisione microscopica. Noterai che in genere presentano una testa completamente piatta. Sono privi del bordo superiore smussato. Ancora più importante, mancano una faccia della rondella lavorata sotto la testa.
Grazie a questo design di base, si adattano a scenari specifici. Li utilizziamo per applicazioni strutturali a bassa precisione. Funzionano perfettamente nelle costruzioni in legno o nelle strutture di base in acciaio. In questi ambienti, l'allineamento esatto semplicemente non è fondamentale. Forniscono una forte forza di serraggio senza il costo aggiuntivo della lavorazione di precisione.
Le viti a testa esagonale si collocano a un livello ingegneristico più elevato. Le fabbriche li producono secondo specifiche ASME o ISO altamente precise. Le loro caratteristiche fisiche riflettono questa precisione. Presentano un bordo superiore decisamente smussato. Sotto la testa presentano una faccia della rondella lavorata con precisione. Questa aggiunta cruciale fornisce una superficie di appoggio perfettamente piana e liscia.
Questa superficie di appoggio superiore riduce l'attrito durante il serraggio. Garantisce un rapporto coppia-tensione estremamente accurato. Facciamo affidamento sulle viti a testa esagonale per ambienti esigenti. Rimangono lo standard per la produzione OEM, macchinari pesanti e giunti sottoposti a sollecitazioni elevate. Quando hai bisogno di una forza di serraggio prevedibile, scegli una vite a testa cilindrica.
Caratteristica del progetto |
Bullone macchina standard |
Vite a testa esagonale |
|---|---|---|
Tolleranza di produzione |
Sciolto/Permissivo |
Altamente preciso (ASME/ISO) |
Profilo superiore della testa |
Piatto |
Smussato (bordo smussato) |
Superficie sottotesta |
Grezzo/Non lavorato |
Faccia della rondella lavorata |
Applicazione primaria |
Strutture di base, strutture in legno e civili |
Parti OEM, motori, macchinari automatizzati |
Con l'aumento della velocità di produzione, gli ingegneri cercano soluzioni hardware migliori. Le applicazioni ad alto volume e ad alte vibrazioni espongono i limiti delle tradizionali combinazioni di dispositivi di fissaggio. Inserisci il Bullone esagonale flangiato . Questo componente rappresenta il prossimo passo evolutivo nel fissaggio meccanico. Combina un gambo filettato ad alta precisione con una testa svasata incorporata.
Il successo di questo progetto risiede nella sua geometria fisica. Possiamo mappare le sue caratteristiche direttamente su risultati di produzione tangibili.
Flangia integrata: la flangia integrata funge da rondella non rimovibile. Aumenta drasticamente l'area portante. Questa ampia area distribuisce il carico di serraggio su una superficie molto più ampia. Di conseguenza, impedisce alla testa del bullone di schiacciare o danneggiare i materiali di accoppiamento più morbidi come l'alluminio pressofuso o il rame.
Seghettato e non seghettato: i produttori offrono la flangia in due stili. Le flange seghettate mordono il metallo di accoppiamento. Ciò crea un'enorme resistenza alle vibrazioni. Le varianti non seghettate forniscono la distribuzione del carico senza incidere la superficie sottostante.
Eliminazione della rondella: le configurazioni tradizionali richiedono una rondella piatta separata. Le flange integrate rimuovono questo componente sciolto dalla distinta base (BOM). Ciò accelera la velocità di assemblaggio in fabbrica. Inoltre, riduce completamente il rischio di rondelle cadute, perse o dimenticate durante installazioni difficili con fori ciechi.
Gli scettici spesso puntano al prezzo unitario. E' vero. UN Il bullone esagonale con flangia costa leggermente di più per unità rispetto a un bullone esagonale standard. Tuttavia, i team di approvvigionamento esperti guardano oltre il prezzo del pezzo grezzo. Il vero ritorno sull'investimento diventa chiaro sulla catena di montaggio. Si ottiene un notevole risparmio di manodopera perché i lavoratori gestiscono meno parti. Riduci gli SKU di inventario combinando due parti in una. Ancora più importante, si riscontrano tassi di guasto inferiori in ambienti vibrazionali. L'investimento hardware iniziale si ripaga rapidamente.
La scelta di un elemento di fissaggio affidabile richiede una rigorosa attenzione ai parametri tecnici. Non puoi semplicemente indovinare la dimensione o il materiale giusto. È necessario valutare gli standard dimensionali, la resistenza dei materiali e i trattamenti superficiali. Analizziamo queste dimensioni critiche della valutazione.
Il mondo si divide in gran parte in sistemi di filettatura metrica e imperiale. La navigazione in questi standard previene errori di assemblaggio catastrofici. Per i componenti metrici ci basiamo sugli standard DIN e ISO, come ISO 4014 o ISO 4017. Per l'hardware imperiale, consultiamo le linee guida ASME e ANSI.
Mescolarli crea gravi rischi. Inizialmente una leggera discrepanza nel passo della filettatura potrebbe sembrare corretta. Tuttavia, forzare insieme filettature non corrispondenti è la causa numero uno di irritazioni catastrofiche durante l'installazione. I fili si gripperanno, si fonderanno insieme e alla fine si spezzeranno completamente. È necessario assicurarsi che i disegni richiamino esplicitamente l'esatto standard di filettatura.
La forza del dispositivo di fissaggio determina la sicurezza dell'intera articolazione. Classifichiamo la forza utilizzando sistemi di classificazione specifici. Le classi di proprietà metriche utilizzano numeri come 8.8, 10.9 e 12.9. Questi numeri corrispondono direttamente ai requisiti specifici di resistenza alla trazione e allo snervamento. I sistemi imperiali utilizzano i gradi, più comunemente Grado 5 e Grado 8.
Sistema |
Forza media |
Alta resistenza |
Resistenza ultraelevata |
|---|---|---|---|
Classe metrica |
Classe 8.8 |
Classe 10.9 |
Classe 12.9 |
Grado Imperiale |
Grado 5 |
Grado 8 |
Acciaio legato (specifico) |
Qui gli ingegneri devono affrontare una matrice decisionale comune. Molti presumono erroneamente che un grado più alto sia universalmente migliore. Questo è un malinteso pericoloso. Gli elementi di fissaggio ad alta resistenza sono significativamente più duri. Questa durezza li rende fragili. Specificare eccessivamente un elemento di fissaggio altamente fragile in un ambiente con elevata sollecitazione di taglio può portare a rotture improvvise. Un bullone leggermente più morbido e duttile potrebbe piegarsi in modo sicuro invece di fratturarsi in modo catastrofico.
Un bullone d'acciaio nudo si arrugginisce rapidamente. Dobbiamo specificare i trattamenti superficiali in base all'esposizione ambientale. Le scelte più comuni includono rivestimenti zincati, zincati a caldo (HDG) o avanzati in PTFE. Dovresti inquadrare questa decisione sulla conformità normativa piuttosto che su scelte estetiche.
Ad esempio, le moderne applicazioni elettroniche e automobilistiche richiedono il rigoroso rispetto delle direttive RoHS e REACH. Ciò significa evitare rivestimenti tossici di cromo esavalente. Si specificano invece zincature trivalenti conformi. La zincatura a caldo aggiunge uno spesso strato di zinco ideale per gli ambienti marini, ma altera in modo significativo lo spessore del filo. È necessario tenere conto di questo spessore del rivestimento nelle tolleranze della filettatura.
Anche l'hardware migliore fallisce se installato in modo errato. Le realtà della catena di montaggio spesso contraddicono i modelli ingegneristici teorici. Dobbiamo affrontare le variabili di coppia, i rischi di attrito e le limitazioni al riutilizzo per mantenere l’integrità strutturale.
La coppia è una misura della forza di rotazione. La tensione è la forza di serraggio effettiva che tiene insieme il giunto. Gli ingegneri si affidano alle tabelle di coppia per ottenere la tensione corretta. Tuttavia, si presenta un rischio maggiore quando si utilizzano grafici di coppia standard per hardware modificato.
Le carte standard presuppongono una superficie sotto la testa piatta e liscia. Se usi una seghettata Bullone esagonale flangiato , la dinamica dell'attrito cambia completamente. Le dentellature scavano nel metallo. Questo morso aggressivo aumenta significativamente l'attrito. Se si applica una coppia standard a una flangia seghettata, gran parte della forza di rotazione combatte l'attrito invece di allungare il bullone. Ti ritroverai con un'articolazione allentata. È necessario calcolare un fattore K modificato per ottenere la tensione di serraggio corretta.
L’irritazione rappresenta un enorme grattacapo per l’industria pesante. Si verifica più frequentemente con i bulloni esagonali in acciaio inossidabile, in particolare i gradi 304 e 316. Quando si torce l'acciaio inossidabile, lo strato protettivo di ossido si raschia. I metalli grezzi si toccano sotto una pressione estrema e generano un intenso calore da attrito. Subiscono un processo chiamato saldatura a freddo. I fili si fondono letteralmente insieme.
Una volta iniziato il grippaggio, non è possibile invertirlo. Il bullone si congelerà a metà dell'albero. Dovrai tagliarlo. Affrontiamo questa realtà imponendo lubrificanti antigrippaggio. L'applicazione di una pasta antigrippaggio specializzata previene la saldatura a freddo durante il processo di serraggio. Garantisce un innesto regolare e un futuro smontaggio.
Le squadre di manutenzione spesso gettano i bulloni rimossi in un contenitore per il riutilizzo. Questa pratica introduce rischi immensi. Gli elementi di fissaggio ad alta resistenza dovrebbero raramente essere riutilizzati in applicazioni critiche. Quando si serra un bullone di Classe 10.9 o Grado 8 secondo le specifiche corrette, lo si allunga. Se si cede il bullone oltre il suo carico di prova, si deformerà permanentemente.
Il riutilizzo di un bullone allungato garantisce il fallimento. Inoltre, le dentellature di bloccaggio si usurano dopo la prima installazione. Perdono il morso. In quanto realtà ingegneristica, specifica sempre hardware nuovo per giunti strutturali e pressurizzati critici.
Migliore pratica: condurre sempre un test campione di coppia-snervamento quando si passa a un nuovo tipo di rivestimento, poiché rivestimenti diversi alterano i coefficienti di attrito.
Migliore pratica: imporre antigrippaggio a base di nichel su tutti gli impianti in acciaio inossidabile 316.
Errore comune: riutilizzare una seghettata Bullone esagonale della flangia dopo che è stato completamente serrato e rimosso.
Errore comune: affidarsi alle tabelle standard della coppia a secco quando si utilizzano dispositivi di fissaggio lubrificati a olio.
Monitorare, archiviare e gestire ogni codice articolo univoco nella tua fabbrica costa denaro. I team di ingegneri intelligenti cercano attivamente di standardizzare il proprio hardware. Il passaggio alla progettazione integrata offre un'eccellente opportunità di consolidamento.
È necessario verificare l'utilizzo attuale degli elementi di fissaggio. Cammina lungo la catena di montaggio e rivedi i disegni meccanici. Cerca le aree in cui i lavoratori utilizzano ripetutamente la combinazione 'vite a testa esagonale + rondella piatta + rondella di sicurezza'. In molti di questi casi, puoi passare a un singolo Bullone esagonale flangiato . Questa transizione di solito ha un senso finanziario assoluto. Riduce drasticamente il numero delle parti e accelera i tempi di assemblaggio su tutta la linea.
Standardizzare una parte critica significa che devi fidarti profondamente del tuo fornitore. Non basare la tua decisione esclusivamente sul prezzo. Valuta i tuoi fornitori utilizzando criteri rigorosi e senza compromessi:
Richiedi la tracciabilità dei materiali (MTR): il tuo fornitore deve fornire rapporti sui test dei materiali. Questi documenti dimostrano l'esatta composizione chimica e i risultati dei test fisici del lotto di acciaio. Non accettare mai acciaio senza documenti.
Verifica degli standard dimensionali: rifiuta i fornitori che utilizzano un linguaggio vago come 'equivalente a ISO 4014'. Richiedi un'adesione rigorosa e documentata a standard dimensionali specifici.
Valutare la consistenza del rivestimento: Spessori del rivestimento incoerenti rovinano l'impegno della filettatura. Verificare che il fornitore abbia la capacità tecnologica di fornire una placcatura precisa e uniforme su milioni di unità.
Non implementare una modifica massiccia della distinta base dall'oggi al domani. Consigliamo di eseguire uno studio pilota sul tempo di assemblaggio. Selezionare una linea di sottoassemblaggio. Presentare il nuovo hardware integrato. Misurare il miglioramento della velocità di assemblaggio. Contemporaneamente, sottoporre a stress test il nuovo giunto in un ambiente di laboratorio. Dopo aver convalidato sia l'integrità meccanica che i miglioramenti in termini di efficienza, è possibile implementare con sicurezza la modifica nell'intero impianto di produzione.
Dobbiamo riconoscere che il termine 'bullone esagonale' funge semplicemente da punto di partenza. Non si tratta assolutamente di una specifica tecnica completa. L’industria degli elementi di fissaggio presenta grandi differenze in termini di tolleranze, superfici dei cuscinetti e limiti di snervamento dei materiali. Passare da un termine generico a un richiamo altamente specifico, ad esempio zincato grado 10.9 Bullone esagonale con flangia : è l'unico modo per proteggere la catena di fornitura e proteggere il prodotto.
La precisione conta. Un elemento di fissaggio ben specifico previene guasti catastrofici, accelera i flussi di lavoro in fabbrica e migliora la longevità del prodotto. Incoraggiamo gli acquirenti e gli ingegneri meccanici a smettere di indovinare. Consultare uno specialista dedicato nell'applicazione di dispositivi di fissaggio. Rivedi attentamente le tue schede tecniche. Abbina i dati dimensionali esatti, le proprietà dei materiali e le variabili di attrito direttamente al progetto del tuo giunto. L'affidabilità della tua attrezzatura dipende interamente dalla correttezza di questi dettagli.
R: Le differenze principali riguardano la tolleranza di produzione e la superficie del cuscinetto. Le viti a testa esagonale sono altamente precise. Presentano una parte superiore smussata e una faccia della rondella lavorata sotto la testa. I bulloni esagonali standard (bulloni a macchina) sono meno precisi, completamente piatti nella parte inferiore e privi di smusso. Utilizziamo viti a testa cilindrica per macchinari precisi.
R: Sì. Nella maggior parte dei casi strutturali, fornisce una distribuzione del carico uguale o superiore. Velocizza il montaggio eliminando la rondella allentata. Tuttavia, è necessario verificare attentamente i limiti di spazio fisico. Il diametro della flangia integrata è più ampio di una testa esagonale standard e potrebbe non adattarsi a fori svasati stretti.
R: Le dentellature sono progettate per mordere in modo aggressivo il materiale di accoppiamento. Resistono fortemente all'allentamento indotto dalle vibrazioni. Tuttavia, non dovresti usarli su materiali morbidi dove la rigatura superficiale profonda è inaccettabile. Sono inoltre inadeguati per giunti che richiedono frequenti manutenzioni e smontaggi.
R: Guarda direttamente i segni della testa. Le linee radiali indicano i gradi imperiali SAE. Ad esempio, sei linee distinte indicano un bullone di grado 8. I numeri stampati indicano le classi di proprietà metriche. Un bullone stampato con '10.9' è un dispositivo di fissaggio metrico ad alta resistenza.
