बोल्ट का फ्लैंज भाग क्या है?

बन्धन प्रणालियों को भागों को एक साथ रखने से कहीं अधिक की आवश्यकता होती है। एक यांत्रिक जोड़ को प्रतिदिन गतिशील बलों और निरंतर तनाव का सामना करना पड़ता है। फ्लैंज महत्वपूर्ण भार वितरण के लिए एक उच्च इंजीनियर समाधान के रूप में कार्य करता है। यह कंपन प्रतिरोध को संभालता है और असेंबली दक्षता में मूल रूप से सुधार करता है।

पारंपरिक बोल्ट-एंड-वॉशर संयोजन अक्सर सामग्री के अवांछित बिल (बीओएम) जटिलता का परिचय देते हैं। वे मैन्युअल और स्वचालित स्थापना के दौरान अलग-अलग विफलता जोखिम उठाते हैं। खरीद दल और इंजीनियर लगातार उत्पादन लाइनों को सुव्यवस्थित करने के तरीके खोजते रहते हैं। आपको अनावश्यक ढीले हिस्सों को जोड़े बिना संयुक्त अखंडता बनाए रखने के लिए मजबूत समाधान की आवश्यकता है।

आप निर्दिष्ट करके इन आधुनिक असेंबली चुनौतियों का समाधान कर सकते हैं निकला हुआ किनारा हेक्सागोनल बोल्ट . यह घटक महत्वपूर्ण यांत्रिक लाभों को सीधे फास्टनर हेड में एकीकृत करता है। हम यह पता लगाएंगे कि यह डिज़ाइन विभिन्न सामग्रियों में लोड यांत्रिकी को कैसे बेहतर बनाता है। आप मानक अनुपालन को सरल बनाना और अपनी अंतिम औद्योगिक असेंबली को प्रभावी ढंग से सुरक्षित करना सीखेंगे।

चाबी छीनना

• मुख्य कार्य: निकला हुआ किनारा एक एकीकृत वॉशर के रूप में कार्य करता है, क्लैंपिंग लोड को वितरित करने और संभोग सामग्री को नुकसान से बचाने के लिए असर सतह का विस्तार करता है।

• असेंबली दक्षता: अलग-अलग वॉशर को हटाने से हैंडलिंग समय कम हो जाता है, इन्वेंट्री सरल हो जाती है, और स्वचालित उत्पादन लाइनों पर गलत संयोजन को रोका जा सकता है।

• डिज़ाइन भिन्नताएँ: चयन सतह के प्रकार पर बहुत अधिक निर्भर करता है - कंपन प्रतिरोध के लिए दाँतेदार फ़्लैंज, नरम सामग्री या मानक टोक़ अनुप्रयोगों की सुरक्षा के लिए गैर-दाँतेदार।

• मानकीकरण अनुपालन: सटीक खरीद के लिए स्थापित ढांचे (उदाहरण के लिए, डीआईएन 6921, आईएसओ 4162) के साथ आयामी और सामग्री विनिर्देशों को संरेखित करने की आवश्यकता होती है।

इंजीनियरिंग फ़ंक्शन: फ्लैंज वास्तव में क्या करता है

फ़्लैंज को परिभाषित करना

हम फ़्लैंज को एक चौड़ी, गोलाकार स्कर्ट के रूप में परिभाषित करते हैं। यह बोल्ट हेड के आधार से सीधे बाहर की ओर फैलता है। निर्माता इस स्कर्ट को एक सतत, ठोस टुकड़े के रूप में बनाते हैं। आप इंस्टालेशन के दौरान अलग-अलग स्लाइडिंग घटकों से निपटते नहीं हैं। यह ठोस एकीकरण एक अत्यधिक स्थिर संरचनात्मक प्रोफ़ाइल बनाता है। वन-पीस डिज़ाइन यह सुनिश्चित करता है कि असर वाली सतह थ्रेडेड शाफ्ट के बिल्कुल लंबवत बनी रहे। यह अक्सर विकृत अलग-अलग वाशरों के कारण होने वाले मामूली कोणीय बदलाव को समाप्त कर देता है।

भार वितरण की यांत्रिकी

भार वितरण को समझने के लिए बुनियादी भौतिकी की आवश्यकता होती है। दबाव संपर्क क्षेत्र द्वारा विभाजित बल के बराबर होता है। एक मानक हेक्स हेड उच्च क्लैंपिंग बलों को बहुत छोटे पदचिह्न में केंद्रित करता है। यह तीव्र दबाव अक्सर अंतिम टॉर्क के दौरान नरम संभोग सामग्री को नुकसान पहुंचाता है। एकीकृत निकला हुआ किनारा असर सतह क्षेत्र को महत्वपूर्ण रूप से विस्तारित करता है। यह क्लैम्पिंग लोड को अधिक व्यापक भौतिक क्षेत्र में फैलाता है। आप एल्यूमीनियम या पीतल जैसी नरम धातुओं में खतरनाक एम्बेडिंग को रोकते हैं। यह संवेदनशील मोल्डेड प्लास्टिक हाउसिंग में पंच-थ्रू विफलताओं को भी रोकता है।

बड़े आकार के छिद्रों को पाटना

फील्ड असेंबली के दौरान इंजीनियरों को अक्सर गलत संरेखित क्लीयरेंस छेद का सामना करना पड़ता है। कभी-कभी, यांत्रिक डिज़ाइनों में जानबूझकर बड़े आकार के छेदों की आवश्यकता होती है। वे बड़ी संरचनाओं में ढीली विनिर्माण सहनशीलता को समायोजित करने के लिए ऐसा करते हैं। एक मानक बोल्ट हेड इन बड़े छिद्रों के अंदर फिसल सकता है। यह पार्श्विक तनाव के तहत संपूर्ण संरचनात्मक जोड़ से समझौता कर सकता है। चौड़ी स्कर्ट इन समस्याग्रस्त अंतरालों को सुरक्षित रूप से पाटती है। यह पूर्ण, कठोर संपर्क बनाए रखते हुए बड़े आकार के निकासी छिद्रों को फैलाता है। आप भारी परिचालन भार के तहत पुल-थ्रू का जोखिम उठाए बिना जोड़ को पूरी तरह से सुरक्षित करते हैं।

समाधान श्रेणियाँ: दाँतेदार बनाम गैर-दाँतेदार निकला हुआ किनारा हेक्सागोनल बोल्ट

गैर-दाँतेदार (चिकनी) फ्लैंगेस

चिकने फ्लैंज में पूरी तरह से सपाट, अबाधित निचली सतह होती है। हम मानक भार वितरण कार्यों के लिए उनकी अनुशंसा करते हैं। वे चित्रित या जैविक रूप से लेपित सतहों पर असाधारण रूप से अच्छा प्रदर्शन करते हैं। वे नाजुक संभोग सामग्रियों की रक्षा करते हैं जहां सतह पर मैरिंग अस्वीकार्य रहती है। आप क्लैंप किए गए हिस्से की पूर्ण सौंदर्य और संरचनात्मक अखंडता को बरकरार रखते हैं।

हालाँकि, चिकने फ्लैंज गतिशील वातावरण में विशिष्ट सीमाएँ रखते हैं। वे भारी कंपन संबंधी शिथिलता के प्रति कम अंतर्निहित प्रतिरोध प्रदान करते हैं। वे सुरक्षित रहने के लिए पूरी तरह से मानक थ्रेड घर्षण और क्लैंपिंग तनाव पर भरोसा करते हैं। आपको गंभीर, उच्च-कंपन अनुप्रयोगों में इनसे बचना चाहिए जब तक कि इन्हें रासायनिक थ्रेड लॉकर के साथ न जोड़ा जाए।

दाँतेदार निकला हुआ किनारा

दाँतेदार विविधताओं में स्कर्ट के नीचे कोणीय दांतों की एक श्रृंखला होती है। हम उन्हें उच्च-कंपन वातावरण के लिए भारी रूप से निर्दिष्ट करते हैं। आप उन्हें ऑटोमोटिव चेसिस, औद्योगिक पंप और एचवीएसी माउंटिंग सिस्टम में लगातार देखते हैं।

तंत्र नियंत्रित सामग्री विरूपण पर निर्भर करता है। अंतिम टॉर्क अनुप्रयोग के दौरान दांत सीधे संभोग सतह में काटते हैं। यह काटने की क्रिया एक अत्यधिक सुरक्षित, यांत्रिक लॉकिंग तंत्र बनाती है। यह तेज़ झटकों के दौरान फास्टनर को वामावर्त घूमने से प्रभावी ढंग से रोकता है।

आपको कार्यान्वयन जोखिमों पर सावधानीपूर्वक विचार करना चाहिए। सेरेशंस एल्युमीनियम जैसी नरम सामग्री को आक्रामक तरीके से छील देगा या ख़राब कर देगा। कसने पर वे सुरक्षात्मक जस्ता या पाउडर कोटिंग को तुरंत नष्ट कर देते हैं। यह विनाश नंगे धातु को उजागर करता है, जिससे संभावित रूप से समय के साथ गंभीर संक्षारण बिंदु उत्पन्न होते हैं।

तुलना चार्ट: दाँतेदार बनाम गैर-दाँतेदार

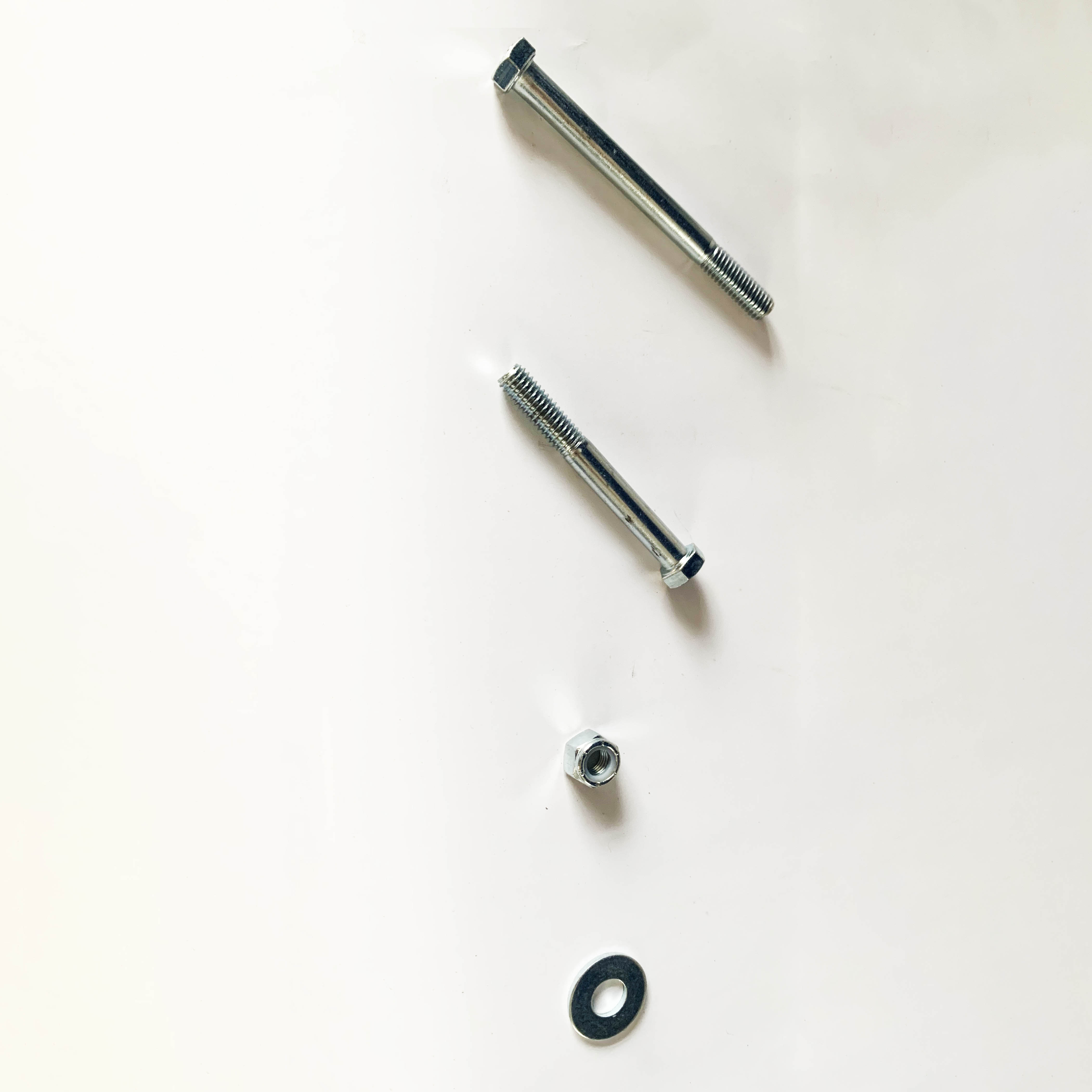

लागत और मापनीयता: फ्लैंज हेक्सागोनल बोल्ट बनाम मानक बोल्ट + वॉशर

सामग्री का बिल (बीओएम) समेकन

खरीद टीमें लगातार इन्वेंट्री फैलाव से जूझती रहती हैं। एक पारंपरिक बन्धन सेटअप के लिए आमतौर पर तीन अलग-अलग वस्तुओं की आवश्यकता होती है। आपको एक बोल्ट, एक फ्लैट वॉशर और एक लॉक वॉशर ऑर्डर करना होगा। प्रत्येक आइटम आपके डेटाबेस में एक अद्वितीय SKU का प्रतिनिधित्व करता है। एक ही SKU में दो या तीन SKU को कम करने से बड़े पैमाने पर लॉजिस्टिक राहत मिलती है। आप क्रय आदेशों को सरल बनाते हैं, गोदाम में बिन की जगह कम करते हैं, और निरीक्षण प्राप्त करने को सुव्यवस्थित करते हैं। यह समेकन बड़े विनिर्माण कार्यों में खूबसूरती से पैमाना है।

असेंबली लाइन अर्थशास्त्र

समय किसी भी उत्पादन स्तर पर उच्चतम परिवर्तनीय व्यय का प्रतिनिधित्व करता है। हमें मानव संचालकों द्वारा बचाए गए समय का मूल्यांकन करना चाहिए। अब उन्हें हर एक बोल्ट पर वॉशर को मैन्युअल रूप से थ्रेड करने की ज़रूरत नहीं है। यह प्रतीत होता है कि छोटी सी कार्रवाई बड़े पैमाने पर उत्पादन में सालाना हजारों घंटे खर्च करती है। इसके अलावा, एकीकृत डिज़ाइन गिराए गए हिस्से की देरी को काफी हद तक कम कर देते हैं। दुर्गम औद्योगिक प्रतिष्ठानों में ढीले वाशरों के साथ गड़बड़ी अत्यधिक निराशा का कारण बनती है। ठोस एक-टुकड़ा डिज़ाइन तंग संरचनात्मक गुहाओं में एक-हाथ से, तेजी से स्थापना की अनुमति देता है।

विफलता शमन

गुणवत्ता नियंत्रण टीमें मैन्युअल असेंबली त्रुटियों के खतरे को समझती हैं। तीव्र उत्पादन शिफ्ट के दौरान ऑपरेटर कभी-कभी फ्लैट वॉशर स्थापित करना भूल जाते हैं। मानक असेंबलियों में वॉशर के गायब होने से अक्सर भयावह जोड़ विफलता हो जाती है। संकेंद्रित दबाव अंतर्निहित सामग्री को कुचल सकता है। एक एकीकृत निकला हुआ किनारा इस मानवीय त्रुटि को पूरी तरह से समाप्त कर देता है। यह गणितीय रूप से गारंटी देता है कि महत्वपूर्ण वॉशर सतह हमेशा मौजूद रहती है। आप अपने संपूर्ण उत्पादन दौर में पूर्ण स्थिरता सुनिश्चित करते हैं।

सामग्री ग्रेड और उद्योग मानकों का मूल्यांकन

आयामी मानक

इंजीनियरिंग स्थिरता काफी हद तक स्थापित वैश्विक ढांचे पर निर्भर करती है। आपको सटीक आयामी मानकों को निर्दिष्ट करने के महत्व को रेखांकित करना चाहिए। DIN 6921 या EN 1665 जैसे मानकीकृत विनिर्देश सही क्रॉस-विक्रेता संगतता सुनिश्चित करते हैं। वे सटीक सिर की ऊंचाई, निकला हुआ किनारा व्यास और धागे की पिच तय करते हैं। इन ढांचों से चिपके रहने से फर्श पर अनुमानित टूलींग आवश्यकताओं की गारंटी मिलती है। आपके स्वचालित सॉकेट ड्राइवर हर बार बिल्कुल फिट होंगे।

तन्यता ताकत और ग्रेड

आपको फास्टनर की धातुकर्म शक्ति को अपने विशिष्ट लोड मापदंडों से मेल खाना चाहिए। हम सख्त कतरनी और तन्य आवश्यकताओं के आधार पर मीट्रिक वर्गों बनाम शाही ग्रेड का मूल्यांकन करते हैं। मीट्रिक कक्षा 8.8 मानक औद्योगिक फ़्रेमिंग के लिए मध्यम शक्ति प्रदान करता है। कक्षा 10.9 भारी मशीनरी के लिए उच्च उपज शक्ति प्रदान करता है। शाही व्यवस्था में, ग्रेड 5 सामान्य उद्देश्यों को अच्छी तरह से पूरा करता है। ग्रेड 8 अत्यधिक संरचनात्मक भार को सुरक्षित रूप से संभालता है।

कोटिंग्स और संक्षारण प्रतिरोध

पर्यावरणीय जोखिम आपके सतही उपचार चयन को निर्धारित करता है। हमें दीर्घकालिक अस्तित्व के लिए विभिन्न सामग्रियों का आकलन करना चाहिए।

• स्टेनलेस स्टील (304/316): गंभीर रसायन या पानी के संपर्क के लिए इसे चुनें। यह समुद्री वातावरण और औद्योगिक पंप अनुप्रयोगों में उत्कृष्टता प्राप्त करता है।

• जिंक-प्लेटेड: यह मानक इनडोर व्यावसायिक उपयोग के लिए बिल्कुल उपयुक्त है। यह हल्की नमी के विरुद्ध एक बलि बाधा प्रदान करता है।

• पीला जिंक/क्रोमेट: मध्यम आउटडोर एक्सपोज़र के लिए सघन सुरक्षा प्रदान करता है।

सामान्य गलतियाँ और जोखिम नोट्स

इंजीनियर अक्सर स्टेनलेस स्टील हार्डवेयर में मौजूद गंभीर जोखिमों को नजरअंदाज कर देते हैं। जब आप किसी स्टेनलेस को पिरोते हैं फ़्लैंज हेक्सागोनल बोल्ट को एक मेल खाने वाले स्टेनलेस नट में, घर्षण से अत्यधिक गर्मी उत्पन्न होती है। धागे स्थायी रूप से एक साथ माइक्रो-वेल्ड कर सकते हैं। इस महंगी विफलता को रोकने के लिए आपको इंस्टॉलेशन के दौरान एंटी-सीज़ यौगिकों का उपयोग अनिवार्य करना चाहिए।

खरीद एवं कार्यान्वयन वास्तविकताएँ

टोक़ विचार

आपके फास्टनरों को अपग्रेड करने के लिए सावधानीपूर्वक गणितीय समायोजन की आवश्यकता होती है। व्यापक निकला हुआ किनारा सिर के नीचे अभिनय में वृद्धि हुई घर्षण मौलिक टोक़-तनाव संबंध को बदल देती है। यह मानक हेक्स बोल्ट की तुलना में बहुत अलग व्यवहार करता है। बड़ी असर वाली सतह सटीक समान क्लैंपिंग तनाव प्राप्त करने के लिए अधिक घूर्णी बल की मांग करती है। इसलिए, आपकी इंजीनियरिंग टीम को विशिष्ट टॉर्क मानों की पुनर्गणना करनी होगी। अपने वायवीय उपकरणों को समायोजित करने में विफलता के परिणामस्वरूप जोड़ों में खतरनाक रूप से कमी आएगी।

विक्रेता शॉर्टलिस्टिंग तर्क

विश्वसनीय घटकों की सोर्सिंग के लिए एक सख्त मूल्यांकन पद्धति की आवश्यकता होती है। आपको संभावित आपूर्तिकर्ताओं के मूल्यांकन के लिए ठोस मानदंड स्थापित करने चाहिए।

1. स्रोत प्रकार का मूल्यांकन करें: वॉल्यूम आवश्यकताओं के आधार पर व्यापक एमआरओ वितरण प्लेटफार्मों और प्रत्यक्ष निर्माताओं के बीच निर्णय लें।

2. डिमांड बैच ट्रैसेबिलिटी: सुनिश्चित करें कि आपूर्तिकर्ता कच्चे माल के पिघलने पर विशिष्ट उत्पादन लॉट को ट्रैक कर सकता है।

3. सामग्री परीक्षण रिपोर्ट (एमटीआर) की आवश्यकता: कभी भी उच्च शक्ति वाले फास्टनरों को उनकी सटीक रासायनिक संरचना साबित करने वाले प्रमाणित दस्तावेज के बिना स्वीकार न करें।

4. आयामी सहनशीलता को सत्यापित करें: यह सुनिश्चित करने के लिए उनकी गुणवत्ता नियंत्रण प्रक्रियाओं का ऑडिट करें कि निकला हुआ किनारा व्यास सख्ती से डीआईएन/आईएसओ सीमा के भीतर रहे।

जीवनचक्र एवं रखरखाव

रखरखाव टीमों को घटक पुन: प्रयोज्यता के संबंध में स्पष्ट दिशानिर्देशों की आवश्यकता है। चिकने फ्लैंज आम तौर पर बिना किसी समस्या के कई पुन: उपयोग चक्रों की अनुमति देते हैं। हटाने के दौरान उनके सपाट तल टिक नहीं पाते या महत्वपूर्ण क्षति नहीं पहुंचाते। इसके विपरीत, दाँतेदार फ़्लैंज एक सख्त नीति की मांग करते हैं। वे खुद को बंद करने के लिए शारीरिक रूप से धातु को काटते हैं। प्रारंभिक निष्कासन के बाद वे अक्सर अपना तीखा 'दंश' खो देते हैं। चपटे दांतों को फिर से दबाने पर जोड़ ख़राब हो सकता है। हम आम तौर पर जोड़ को अलग करने के बाद दाँतेदार वेरिएंट को पूरी तरह से बदलने की सलाह देते हैं।

निष्कर्ष

सही फास्टनर का चयन आपकी समग्र उत्पादन क्षमता को बदल देता है। आपको एक का चयन करना चाहिए फ्लैंज हेक्सागोनल बोल्ट जब भी स्थानीयकृत दबाव में कमी, कंपन प्रतिरोध, और सरासर असेंबली गति आपके प्राथमिक इंजीनियरिंग लक्ष्यों के रूप में खड़े होते हैं। यह भागों को प्रभावी ढंग से समेकित करता है और फर्श पर मानवीय त्रुटि को नाटकीय रूप से कम करता है।

आपके अगले कदम के लिए निर्णायक इंजीनियरिंग कार्रवाई की आवश्यकता है। अपने वर्तमान संयुक्त डिज़ाइन विनिर्देशों की तुरंत समीक्षा करें। पहचानें कि ढीले वॉशर कहाँ रुकावट या विफलता का कारण बनते हैं। अपने संरचनात्मक भार के लिए आवश्यक सटीक मीट्रिक वर्ग या इंपीरियल ग्रेड निर्धारित करें। अंत में, अपनी परीक्षण प्रयोगशाला के लिए तकनीकी चित्र और भौतिक सामग्री के नमूनों का अनुरोध करने के लिए एक योग्य वितरक से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या फ़्लैंज बोल्ट सीधे मानक हेक्स बोल्ट की जगह ले सकता है?

उत्तर: हाँ, संरचनात्मक रूप से यह समान भार संभाल सकता है। हालाँकि, आपको स्थानीयकृत निकासी मुद्दों का ध्यान रखना होगा। काफी चौड़े फ्लैंज हेड के लिए अधिक रेडियल स्थान की आवश्यकता होती है। सुनिश्चित करें कि आपके अंदर छिपे छेद या आसपास के घटक आपके सॉकेट और रिंच के बड़े बाहरी व्यास को समायोजित कर सकते हैं।

प्रश्न: क्या मुझे अभी भी फ्लैंज बोल्ट वाले वॉशर की आवश्यकता है?

उ: नहीं। एक अलग वॉशर जोड़ने से एकीकृत डिज़ाइन का उद्देश्य पूरी तरह से विफल हो जाता है। यह एक और स्लिप प्लेन पेश करता है, ठोस असर सतह से समझौता करता है, और आपके उपलब्ध थ्रेड जुड़ाव को अनावश्यक रूप से कम कर देता है। उन्हें हमेशा सीधे संभोग सामग्री के सामने स्थापित करें।

प्रश्न: क्या दाँतेदार निकला हुआ किनारा बोल्ट पुन: प्रयोज्य हैं?

उत्तर: हम दाँतेदार फास्टनरों को दोबारा टॉर्क करने को अत्यधिक हतोत्साहित करते हैं। पहली स्थापना और बाद में हटाने के दौरान लॉकिंग दांत चपटे और विकृत हो जाते हैं। इनका दोबारा उपयोग करने से इनकी पकड़ने की शक्ति काफी कम हो जाती है। यदि आप पहले से ही घिसे हुए दाँतेदार सिर को फिर से तैनात करने का प्रयास करते हैं, तो आप गंभीर कंपन ढीला होने का जोखिम उठाते हैं।

प्रश्न: फ्लैंज इंस्टॉलेशन टॉर्क को कैसे प्रभावित करता है?

ए: व्यापक असर वाली सतह एक बड़ा घर्षण त्रिज्या बनाती है। यह बदलाव टॉर्क समीकरणों में प्रयुक्त मानक K-फैक्टर को बदल देता है। जोड़ में सटीक समान क्लैम्पिंग बल (प्रीलोड) प्राप्त करने के लिए आपको आमतौर पर मानक हेक्स बोल्ट की तुलना में उच्च टॉर्क लागू करने की आवश्यकता होगी।
